CCTV 배관 카메라 — 30cm·15cm 직경별 진단 원리
CCTV 배관 카메라는 LED 조명과 자세·거리 센서를 내장한 소형 카메라를 유연한 푸시 케이블 끝에 달아 배관 내부를 실시간 촬영·기록하는 정밀 진단 장비입니다. 막힘 원인·위치, 균열·이탈, 나무 뿌리 침입까지 굴착 없이 확인할 수 있어 불필요한 작업과 견적 분쟁을 줄이는 데 핵심적인 역할을 합니다. 카메라 종류·자체 거리 측정·보고서 작성·고압세척과의 조합 활용까지 정리했습니다.
구조와 작동 원리
CCTV 배관 카메라는 카메라 헤드, LED 조명, 푸시 케이블, 자체 카운터·송신기, 모니터로 구성됩니다. 카메라가 배관 내부를 이동하면서 영상을 모니터로 실시간 전송하고, 케이블 길이 카운터로 정확한 진입 거리를 측정합니다.
주요 구성
- 카메라 헤드 (15mm·30mm 등 직경별)
- 고휘도 LED 조명 (백색·적외선)
- 푸시 케이블 (30m~150m)
- 자체 자이로 센서·송신기 (소나)
- 모니터·녹화 장치 (실시간 저장)
소나(송신기) 기능이 내장되어 있으면 지상에서 추적기로 카메라 위치를 정확하게 찾을 수 있습니다. 매립 배관 시공·보수 시 굴착 범위를 최소화하는 데 결정적인 도움이 됩니다.
직경별 카메라 선택
카메라 헤드 직경에 따라 적용 가능한 배관 직경과 진입 거리가 달라집니다. 너무 큰 카메라는 진입이 막히고, 너무 작은 카메라는 자세가 불안정해 화각이 좁아집니다.
카메라 직경별 가이드
- 15mm: 세면대·욕조·싱크대 (직경 30~50mm)
- 23mm: 가구 내부 배관 (직경 50~100mm)
- 30mm: 횡주관·메인관 (직경 100~200mm)
- 40mm 이상: 메인 하수관·정화조 인입 (직경 200~600mm)
- 소나 송신기 옵션: 매립관 추적용
한 현장에서 여러 직경 배관을 진단해야 하면 케이블·헤드 세트를 여러 종 보유해야 합니다. 한 가지 직경만 갖춘 업체는 진단 범위가 제한적입니다.

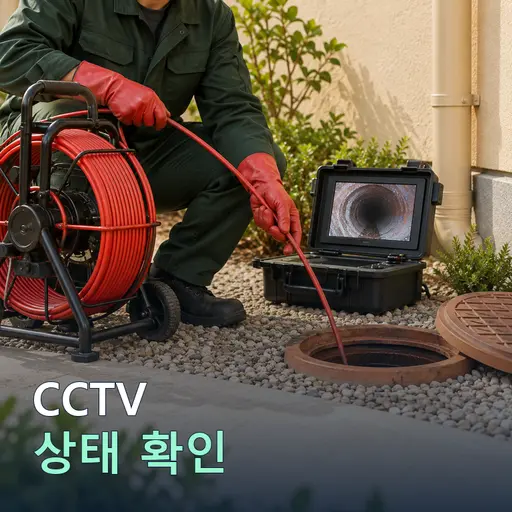

진단 절차
CCTV 진단은 입구 정리, 카메라 삽입, 거리 기록, 이상 지점 확대 촬영, 보고서 작성 순서로 진행됩니다. 단순 영상 촬영만으로는 보험 청구·관리실 보고에 부족하기 때문에 보고서가 필수입니다.
단계별 진행
- 배관 입구 정리·트랩 분해
- 카메라 직경 선택 후 삽입
- 단계 진입하면서 거리 기록
- 이상 지점에서 회전·확대 촬영
- 소나 추적기로 위치 좌표 표시
- 동영상·사진 기반 보고서 작성
보고서에는 거리, 위치 좌표, 이상 항목, 권장 작업, 사진·동영상 캡처가 포함되어야 합니다. 보험 청구·관리실 보고·임대인 분쟁 대응 시 그대로 활용할 수 있습니다.
사용 한계와 주의
CCTV 카메라도 모든 상황에서 만능은 아닙니다. 완전 막힘, 굴곡이 심한 가구 내부 배관, 흙탕물이 가득한 상태에서는 영상 확인이 어렵습니다.
주의가 필요한 상황
- 완전 막힘 상태 (오수에 잠김)
- 굴곡이 잦은 가구 내부 배관
- 카메라 직경보다 좁은 트랩
- 점프 시공 구간 (단차 큼)
- 나무 뿌리 침입·이물질 압착
완전 막힘 상태에서는 우선 스프링·플렉스샤프트로 통로를 확보하고 고압세척으로 청소한 뒤 CCTV로 검수하는 조합이 표준입니다. 영상이 흐려지면 단계별로 청소를 반복해야 합니다.
보고서·기록 활용
CCTV 진단의 가치는 영상 확인뿐 아니라 보고서 형태의 객관 자료에 있습니다. 보험 청구·법적 분쟁·관리실 보고·매매 시점 자료까지 다양하게 활용됩니다.
보고서 활용 영역
- 주택종합보험 누수·역류 보험 청구
- 아파트 관리실 보고·공용배관 분쟁
- 임대차 누수·역류 손해배상 분쟁
- 매매 시점 배관 상태 점검 자료
- 시공 전후 비교·사후 검수
관찰자들은 작업 전·후 영상·사진과 함께 PDF 보고서를 발급해 드립니다. 보험 청구는 영수증·보고서가 함께 있어야 처리되는 경우가 많아 보관 필수입니다.
참고 기준표
아래 표는 상담·견적 시 자주 비교되는 항목을 정리한 참고 기준입니다. 실제 견적은 현장 상태·시간대·장비 구성에 따라 달라질 수 있으니 통화 시 안내드린 범위와 함께 확인해 주세요.
| 카메라 직경 | 적용 배관 | 케이블 길이 | 진단 가능 항목 |
|---|---|---|---|
| 7cm | 50~100mm | 15~30m | 세대 내 막힘·이물 |
| 15cm | 100~200mm | 30~60m | 뿌리·균열·이탈 |
| 30cm | 200mm 이상 | 60~100m | 메인관·정화조 유입 |
| 압력 가스 추적 | 전 직경 | – | 균열·누수 정밀 |
상담·작업 진행 가이드
관찰자들은 증상 확인부터 작업 후 배수 확인까지 단계별로 안내합니다. 통화 단계에서 증상·건물 유형·발생 시각·자가 조치 내역을 정리해 주시면 가까운 기사가 장비 구성을 사전에 챙겨 도착 시간이 짧아지고, 견적도 비교적 정확하게 받을 수 있습니다. CCTV 진단·고압세척·플렉스샤프트·제트 세척·트렌치리스까지 작업 종류별 전문 장비를 직접 보유하고 있어, 단순 막힘부터 메인관·정화조까지 한 번의 출장으로 해결 가능합니다.
진행 가이드
- 전화 상담: 24시간 365일 직접 응대 (자동 응답 아님)
- 출장 견적: 통화 시 최소~최대 범위 안내, 현장 확정
- 장비: CCTV 30cm·15cm, 고압세척, 플렉스샤프트, 제트, 트렌치리스
- 보고서: 작업 전후 사진·동영상, 보험 청구·관리실 보고용 PDF 제공
- 정기 계약: 출장비 면제, 우선 배정, 정기 점검·고압세척 포함
특히 식당·상가·아파트 단지·공장처럼 막힘이 자주 발생하는 환경은 정기 계약을 통해 출장비 면제, 새벽·명절 우선 배정, 분기별 메인관 고압세척, 정화조 인발 포함 패키지로 운영하시면 단발성 호출 대비 연간 30~50% 비용 절감이 가능합니다. 작업 후에는 영수증·작업 보고서·CCTV 동영상을 모두 제공해 드리며, 누수·역류 보험 청구·관리실 보고·임대인 분쟁 대응 등 사후 절차까지 자료로 활용하실 수 있습니다.
자주 묻는 질문
Q1. CCTV 진단만 단독으로 받을 수 있나요?
A. 가능합니다. 매매·임대 시점 점검, 보험 청구용 자료 확보 목적으로 단독 진단을 받는 경우가 많습니다.
Q2. CCTV로 정확한 매립 깊이까지 알 수 있나요?
A. 소나 송신기 옵션이 있으면 지상에서 깊이·좌표를 측정할 수 있습니다.
Q3. 카메라가 깊이 들어가지 않으면 어떡하나요?
A. 단차·굴곡 한계입니다. 보다 가는 카메라로 교체하거나 청소 후 재진단합니다.
Q4. CCTV 영상은 받아볼 수 있나요?
A. 작업 직후 USB·전송 링크로 원본을 전달드립니다.
Q5. CCTV 비용은 어느 정도인가요?
A. 가구 단위 단순 진단 현장 상황에 따라 다른 비용, 메인관 정밀 진단 현장 상황에 따라 다른 비용 수준입니다.
